Drahtseilklemmen in 6 Schritten montieren

1. Die richtige Größe wählen. Die Drahtseilklemme muss zum Durchmesser und zur Konstruktion des Stahlseils passen.

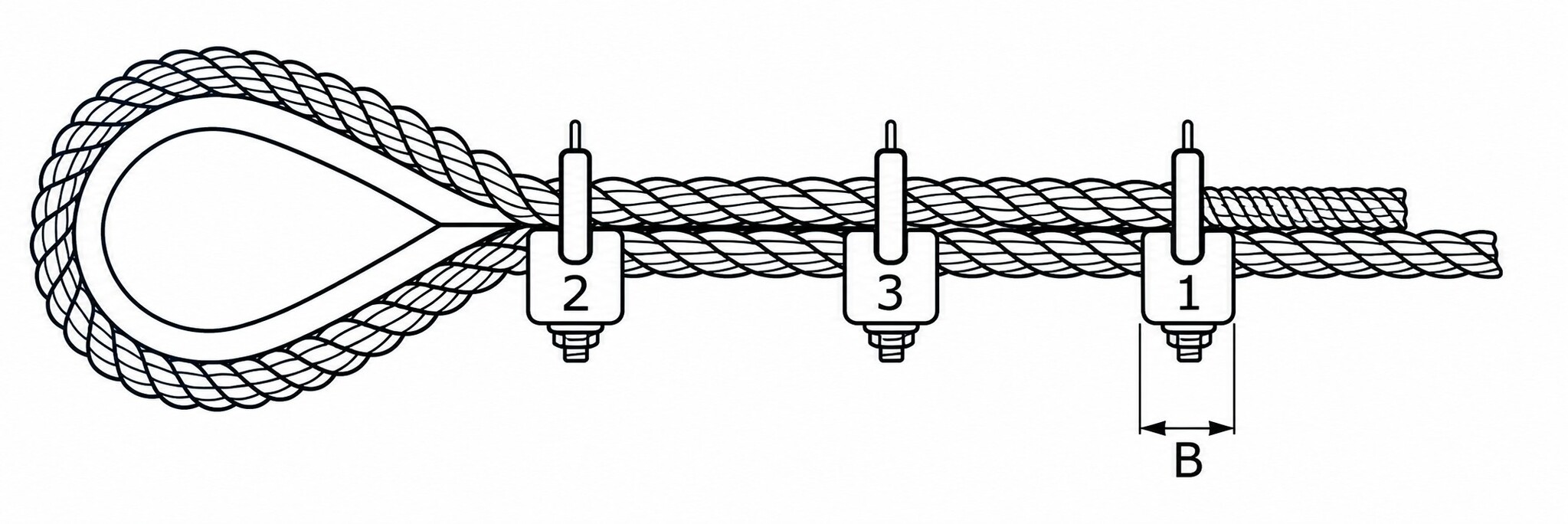

2. Die Schlaufe formen. Verwenden Sie möglichst eine passende Kausche und schlagen Sie genügend Seil für alle Klemmen zurück.
3. Die erste Klemme anbringen. Montieren Sie diese etwa eine Stegbreite (B) vom Ende des losen Seilstrangs entfernt.
4. Die zweite Klemme anbringen. Setzen Sie diese so nah wie möglich hinter die Kausche, ohne die Außendrähte des Seils zu beschädigen.
5. Die übrigen Klemmen verteilen. Halten Sie zwischen den Stegen einen Abstand von 1,5 bis 3 × B ein, sofern die Produktanleitung dies vorschreibt.
6. Gleichmäßig festziehen. Ziehen Sie beide Muttern abwechselnd mit einem Drehmomentschlüssel und dem vorgeschriebenen Anziehdrehmoment an.

Wie viele Drahtseilklemmen werden benötigt?

Das hängt vom Seildurchmesser, vom Klemmentyp und vom Einsatzbereich ab. Drei Klemmen sind daher nicht automatisch immer ausreichend. Beachten Sie die Produkttabelle für:

• die Mindestanzahl der Drahtseilklemmen;
• die erforderliche Länge des losen Seilendes;
• den Abstand zwischen den Klemmen;
• das richtige Anziehdrehmoment.

Nach der Montage

Belasten Sie die Verbindung beim ersten Mal kontrolliert. Prüfen Sie anschließend, ob sich das Seil verschoben hat, und ziehen Sie die Muttern erneut mit dem vorgeschriebenen Drehmoment an. Kontrollieren Sie die Verbindung danach regelmäßig auf lose Muttern, Korrosion, Verformungen und gebrochene Seildrähte.

Häufige Montagefehler

• Der U-Bügel wird auf den tragenden Seilstrang gesetzt.
• Es wird die falsche Größe oder eine zu geringe Anzahl Klemmen verwendet.
• Hinter der letzten Klemme bleibt zu wenig Seil stehen.
• Die Muttern werden nur nach Gefühl angezogen.
• Das Anziehdrehmoment wird nach der ersten Belastung nicht erneut geprüft.
• Drahtseilklemmen werden ohne Freigabe des Herstellers über einem Kunststoffmantel montiert.
