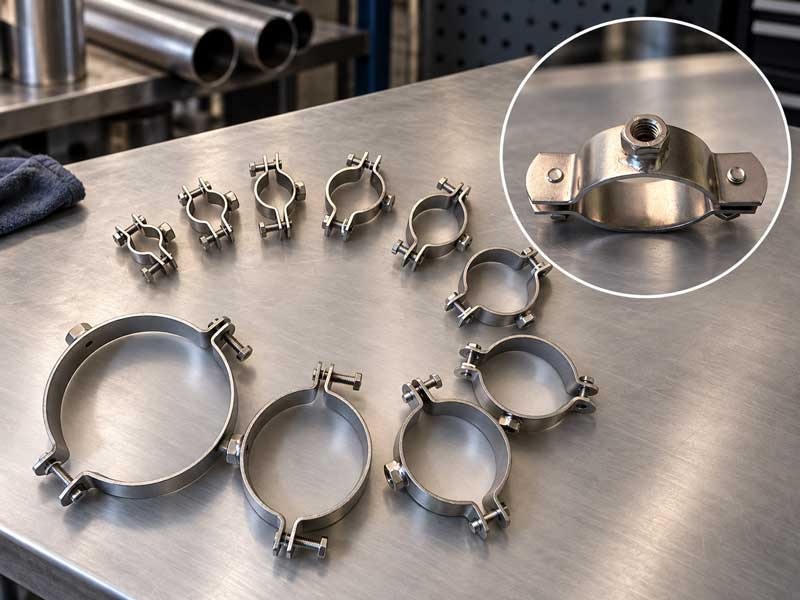

Welche Edelstahl-Rohrschelle passt zu meinem Rohr?
| Rohraußendurchmesser / Spannbereich |
Gängige Nennweite von Stahlrohren |
Anschlussgewinde | Produkt |
|---|---|---|---|
| 16–24 mm | 3/8" – ca. 17,2 mm | M8 | Edelstahl-Rohrschelle 16–24 mm |
| 20–27 mm | 1/2" – ca. 21,3 mm | M8 | Edelstahl-Rohrschelle 20–27 mm |
| 25–31 mm | 3/4" – ca. 26,9 mm | M8 | Edelstahl-Rohrschelle 25–31 mm |
| 30–37 mm | 1" – ca. 33,7 mm | M8 | Edelstahl-Rohrschelle 30–37 mm |
| 38–45 mm | 1 1/4" – ca. 42,4 mm | M8 | Edelstahl-Rohrschelle 38–45 mm |
| 45–52 mm | 1 1/2" – ca. 48,3 mm | M8 | Edelstahl-Rohrschelle 45–52 mm |
| 55–62 mm | 2" – ca. 60,3 mm | M8 | Edelstahl-Rohrschelle 55–62 mm |
| 70–77 mm | 2 1/2" – ca. 76,1 mm | M10 | Edelstahl-Rohrschelle 70–77 mm |
| 84–90 mm | 3" – ca. 88,9 mm | M10 | Edelstahl-Rohrschelle 84–90 mm |
| 110–116 mm | 4" – ca. 114,3 mm | M10 | Edelstahl-Rohrschelle 110–116 mm |
Wichtig: Die Zollangabe bezeichnet bei Rohrleitungen in der Regel die Nennweite. Wählen Sie die Rohrschelle immer anhand des tatsächlichen Rohraußendurchmessers in Millimetern aus.
Ihr Rohrdurchmesser liegt im Überlappungsbereich
Einige gängige Rohrdurchmesser fallen in den Spannbereich von zwei Rohrschellen. Ein Rohr mit 22 mm Außendurchmesser passt beispielsweise sowohl in die Ausführung 16–24 mm als auch in die Ausführung 20–27 mm. Dasselbe gilt für 25 mm (20–27 und 25–31 mm) sowie 30 mm (25–31 und 30–37 mm). In diesen Fällen kommen jeweils zwei Größen mit M8-Anschlussgewinde infrage. Welche Ausführung besser passt, hängt vom tatsächlichen Außendurchmesser und der Montagesituation ab. Kontaktieren Sie uns im Zweifelsfall.
Bei anderen gängigen Rohrdurchmessern ist die Zuordnung eindeutig: 42 mm liegen im Spannbereich 38–45 mm, 48 mm im Bereich 45–52 mm und 60 mm im Bereich 55–62 mm. Für größere Rohre gilt: 76 mm liegen im Bereich 70–77 mm, 89 mm im Bereich 84–90 mm und 114 mm im Bereich 110–116 mm. Letzteres ist die größte Ausführung dieser Serie.
Was bedeutet M8 oder M10 bei einer Rohrschelle?
M8 und M10 bezeichnen nicht den Rohrdurchmesser, sondern die Größe des Innengewindes in der angeschweißten Gewindemutter der Rohrschelle. Über dieses Anschlussgewinde lässt sich die Rohrschelle an einer passenden Gewindestange oder einem anderen geeigneten Befestigungspunkt montieren.
- M8-Anschlussgewinde: 16–24, 20–27, 25–31, 30–37, 38–45, 45–52 und 55–62 mm.
- M10-Anschlussgewinde: 70–77, 84–90 und 110–116 mm.
Suchen Sie eine Rohrschelle zur Montage an einer Gewindestange? Prüfen Sie neben dem Rohraußendurchmesser auch, ob Sie ein M8- oder M10-Anschlussgewinde benötigen.
Wofür werden diese Edelstahl-Rohrschellen verwendet?
Die zweiteiligen Rohrschellen eignen sich zur Befestigung verschiedener Rohre und Rohrleitungen, darunter Edelstahl- und Stahlrohre sowie Wasser-, Heizungs- und Druckluftleitungen. Sie können beispielsweise in Technikräumen, Werkstätten und betrieblichen Anlagen eingesetzt werden. Die größeren Ausführungen kommen auch für Haupt- und Verteilleitungen infrage. Wie die gesamte Rohrbefestigung ausgeführt werden muss, hängt neben dem Spannbereich der Schelle auch vom Untergrund, der Gewindestange, den Abständen zwischen den Befestigungspunkten sowie dem Gewicht des Rohrs und seines Inhalts ab.
Für den Innen- und Außenbereich
Edelstahl AISI 304 eignet sich für viele übliche Anwendungen im Innen- und Außenbereich, auch an feuchten Einsatzorten. In stark salzhaltiger Umgebung, beispielsweise unmittelbar an der Küste, oder bei chemisch aggressiven Einflüssen ist AISI 304 jedoch nicht immer die geeignete Wahl. Prüfen Sie in solchen Fällen vorab, welche Edelstahlgüte erforderlich ist.
Bei hohen Belastungen ist die gesamte Konstruktion zu berücksichtigen: Gewindestange, Befestigungspunkt, Untergrund, Abstand zwischen den Rohrschellen sowie das Gewicht der Rohrleitung einschließlich ihres Inhalts.
Häufig gestellte Fragen
Wie wähle ich die richtige Rohrschellengröße?
Messen Sie den tatsächlichen Außendurchmesser des Rohrs in Millimetern. Wählen Sie anschließend eine Rohrschelle, deren Spannbereich diesen Durchmesser umfasst.
Ist die Zollangabe oder die Millimeterangabe entscheidend?
Entscheidend ist der tatsächlich gemessene Rohraußendurchmesser in Millimetern. Zollangaben bezeichnen bei vielen Rohrleitungen die Nennweite und entsprechen nicht unmittelbar dem Außendurchmesser.
Was ist, wenn mein Rohr in zwei Spannbereiche fällt?
Bei Rohrdurchmessern wie 22, 25 und 30 mm überschneiden sich die Spannbereiche. Kontaktieren Sie uns im Zweifelsfall, damit Sie die für Ihre Montage passende Ausführung wählen.
Benötige ich eine M8- oder M10-Gewindestange?
Die Ausführungen bis einschließlich 55–62 mm besitzen ein M8-Anschlussgewinde. Die Größen 70–77, 84–90 und 110–116 mm besitzen ein M10-Anschlussgewinde.
Alle 10 Edelstahl-Rohrschellen ansehen
Neben Rohrschellen finden Sie bei Staalkabelstunter auch Trägerklemmen für Stahlträger.
