Edelstahl-Rohrschelle 70–77 mm, zweiteilig, mit M10-Gewinde

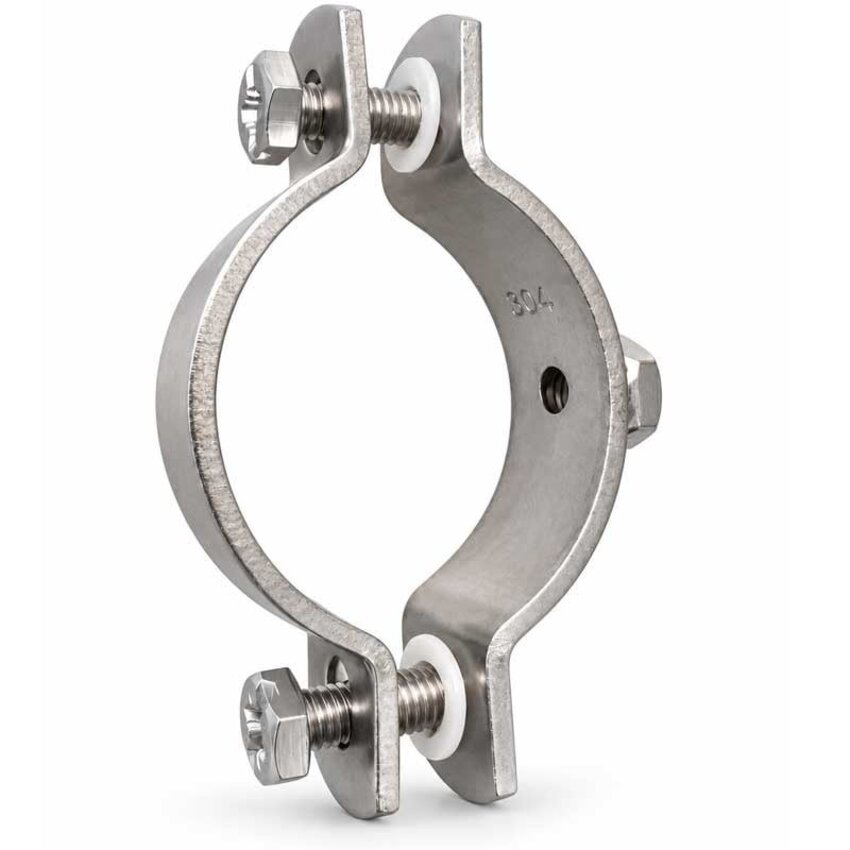

Diese zweiteilige Edelstahl-Rohrschelle 70–77 mm eignet sich zur sicheren Befestigung von Rohren mit einem Außendurchmesser von 70 bis 77 mm. Die Rohrschelle besteht aus zwei gebogenen Schellenteilen aus Edelstahl 1.4301 (AISI 304).

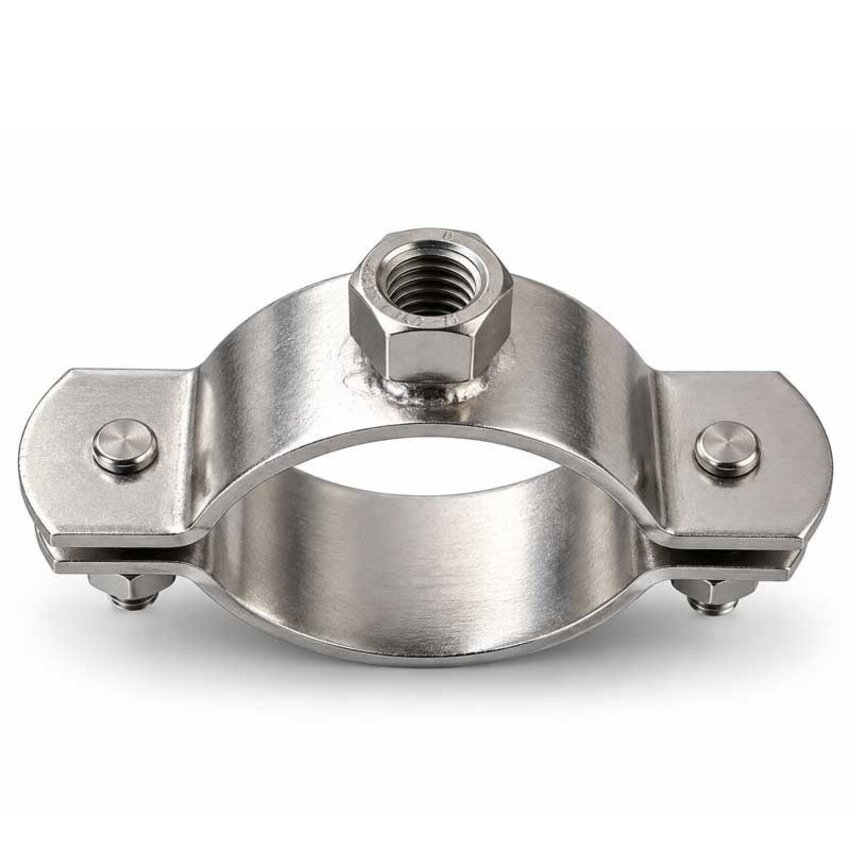

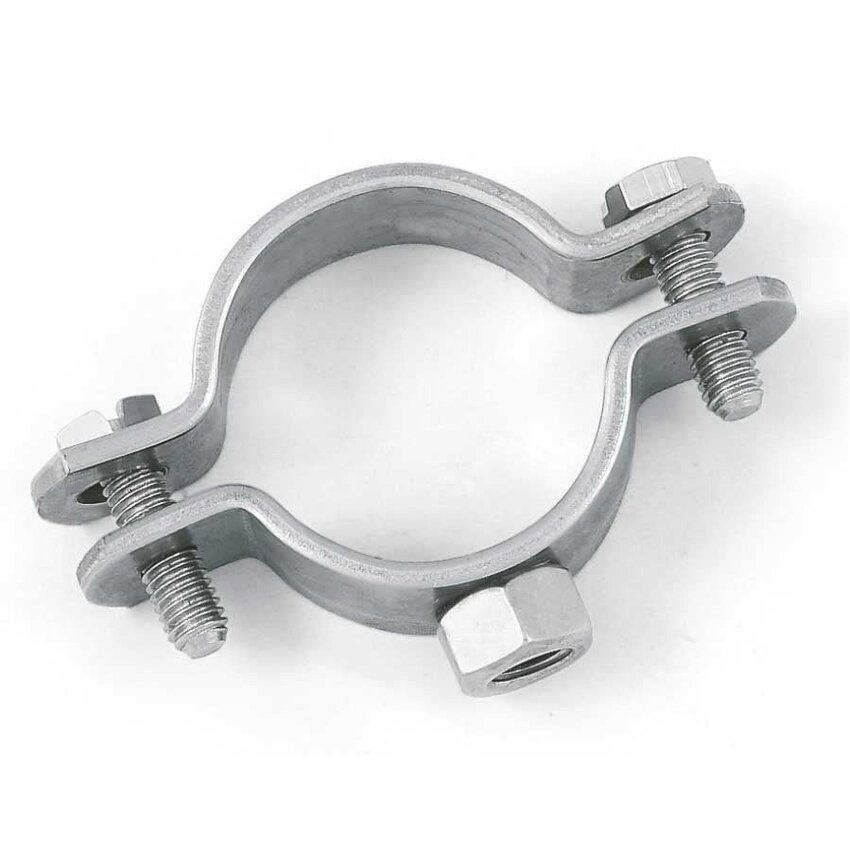

Die Rohrschelle ist mit einer angeschweißten M10-Anschlussmutter mit Innengewinde ausgestattet und wird inklusive zwei Schrauben zum Verbinden der Schellenteile geliefert. Edelstahl 1.4301 eignet sich für viele Anwendungen im Innen- und Außenbereich.

Wichtigste Merkmale

• Spannbereich: geeignet für Rohre mit einem Außendurchmesser von 70 bis 77 mm.
• Material: gefertigt aus Edelstahl 1.4301 (AISI 304).
• Ausführung: zweiteilige Rohrschelle mit angeschweißter M10-Anschlussmutter.
• Montage: Schraubverbindung inklusive zwei Schellenschrauben.
• Anwendung: geeignet zur Befestigung größerer Rohrleitungen in Heizungs-, Wasser-, Druckluft- und technischen Installationen.

Anwendungsbereiche

Diese Edelstahl-Rohrschelle eignet sich zur Befestigung größerer Rohre und Leitungen mit einem Außendurchmesser von 70–77 mm. Typische Anwendungen sind Haupt- und Verteilleitungen für Wasser und Heizung, größere Druckluftleitungen, Edelstahl- und Stahlrohre sowie Rohrleitungen in Technikräumen, Werkstätten und betrieblichen Installationen. Die Größe passt unter anderem zu vielen 2 1/2"-Stahlrohren mit einem Außendurchmesser von etwa 76,1 mm. Über die M10-Anschlussmutter kann die Rohrschelle an einer passenden M10-Gewindestange oder einem anderen geeigneten Befestigungspunkt montiert werden.

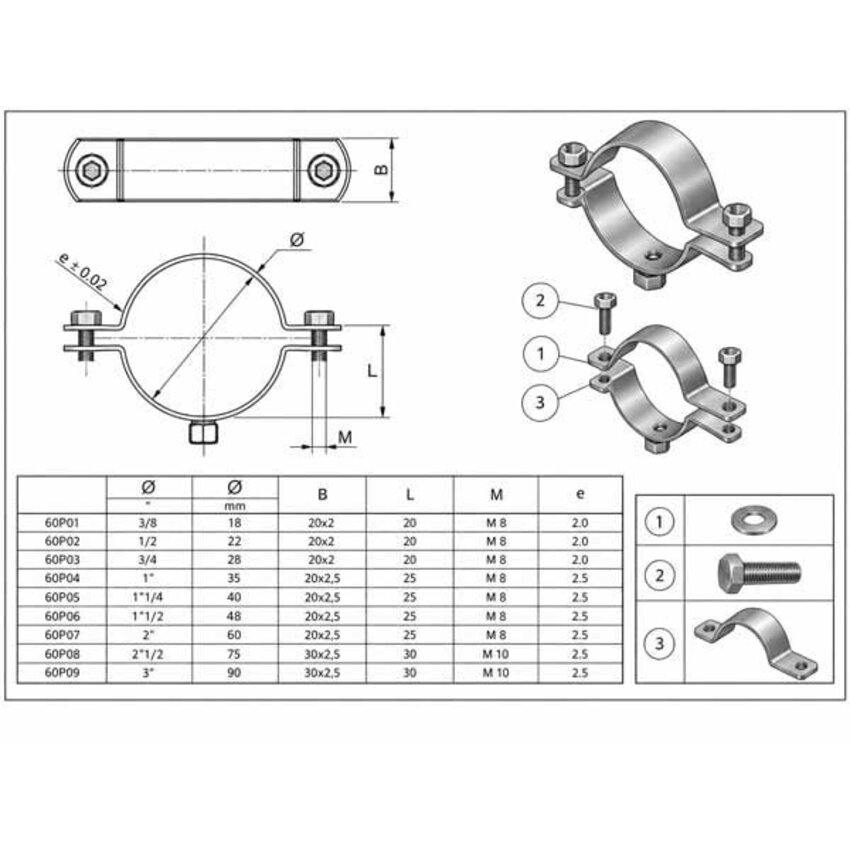

Abmessungen

Wie wird die zweiteilige Rohrschelle montiert?

1. Messen Sie den Außendurchmesser des Rohres und prüfen Sie, ob dieser zwischen 70 und 77 mm liegt.
2. Legen Sie die beiden Schellenteile um das Rohr.
3. Verbinden Sie die beiden Teile mit den mitgelieferten Schrauben.

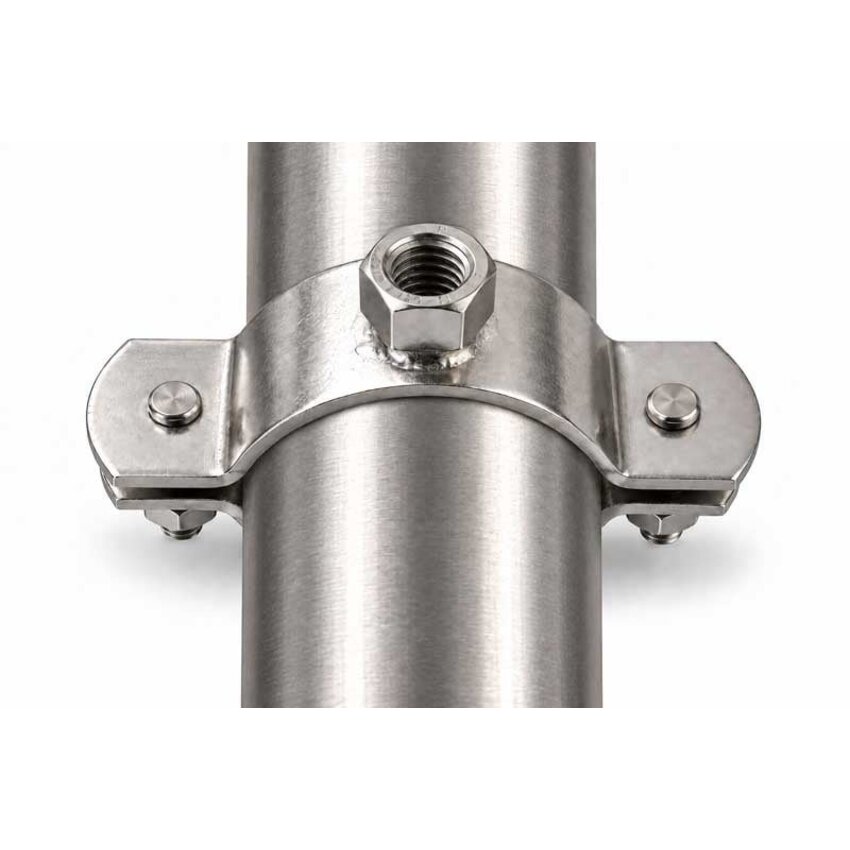

4. Befestigen Sie die Rohrschelle über die M10-Anschlussmutter an einer passenden M10-Gewindestange oder einem geeigneten Befestigungspunkt.

Häufig gestellte Fragen

Ist diese Rohrschelle für ein 2 1/2"-Stahlrohr geeignet?

Diese Größe eignet sich unter anderem für viele 2 1/2"-Stahlrohre mit einem Außendurchmesser von etwa 76,1 mm. Maßgeblich ist immer der tatsächliche Außendurchmesser des Rohres, da die Zollangabe die Nennweite bezeichnet.

Für welche Anwendungen eignet sich die Größe 70–77 mm?

Diese Rohrschelle eignet sich besonders für größere Wasser- und Heizungsleitungen, Druckluftleitungen sowie Edelstahl- und Stahlrohre in technischen und betrieblichen Installationen. Auch für Haupt- und Verteilleitungen mit passendem Außendurchmesser kann diese Größe verwendet werden.

Welche Gewindegröße hat die Anschlussmutter?

Diese Ausführung verfügt über eine angeschweißte M10-Anschlussmutter. Verwenden Sie für die Befestigung daher eine passende M10-Gewindestange oder ein anderes Befestigungselement mit M10-Gewinde.

Warum hat diese Rohrschelle einen M10-Anschluss?

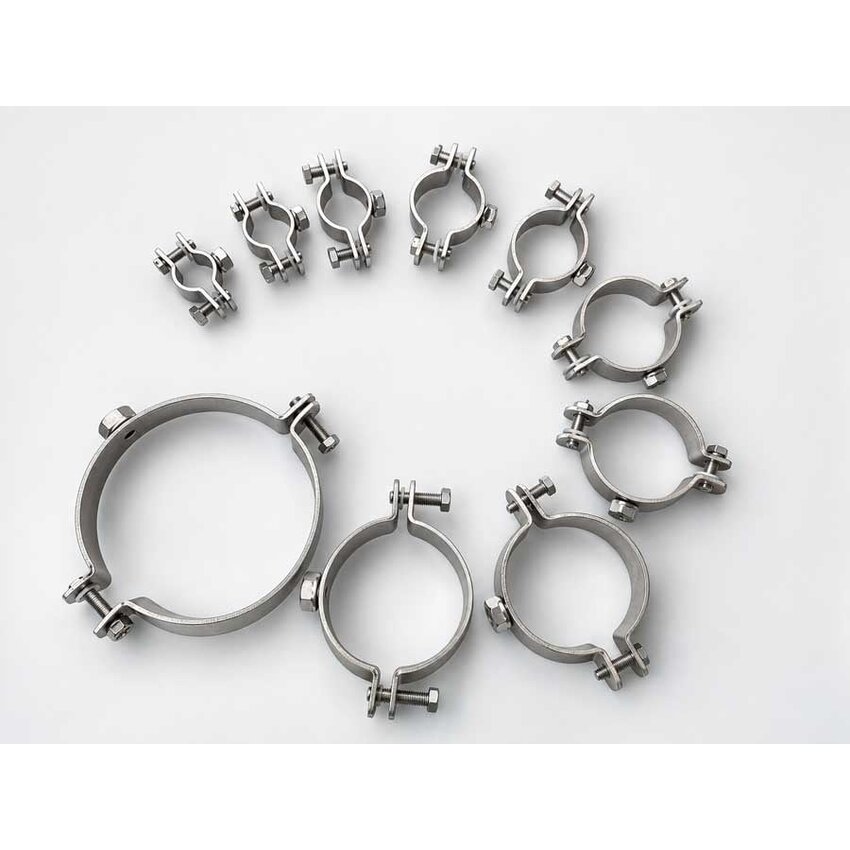

Die Ausführung 70–77 mm ist mit einer M10-Anschlussmutter ausgestattet. Beachten Sie dies bei der Auswahl der Gewindestange und der weiteren Befestigungselemente, da kleinere Ausführungen dieser Baureihe teilweise mit M8-Anschluss geliefert werden.

Kann ich diese Rohrschelle an einer M8-Gewindestange montieren?

Nicht direkt. Diese Ausführung besitzt eine M10-Anschlussmutter und ist für eine passende M10-Befestigung vorgesehen.

Werden die Schrauben zum Schließen der Rohrschelle mitgeliefert?

Ja, die beiden Schrauben zum Verbinden der Schellenteile werden mitgeliefert. Zusätzliche Muttern für diese Verbindung sind nicht erforderlich, da das passende Gewinde bereits in der Schelle vorhanden ist.

Worauf sollte ich bei der Montage einer größeren Rohrleitung achten?

Prüfen Sie neben dem richtigen Spannbereich auch die Gewindestange, den Untergrund, die Befestigungsabstände und die Belastung der gesamten Konstruktion. Die zulässige Belastung der Installation wird nicht allein durch die Rohrschelle bestimmt.

Ist die Rohrschelle für den Außenbereich geeignet?

Ja, die Rohrschelle besteht aus Edelstahl 1.4301 (AISI 304) und eignet sich für viele Anwendungen im Innen- und Außenbereich. Bei stark salzhaltiger oder chemisch belasteter Umgebung sollte geprüft werden, ob diese Edelstahlqualität für die jeweilige Anwendung geeignet ist.

Beratung benötigt?

Möchten Sie wissen, ob diese Edelstahl-Rohrschelle 70–77 mm für Ihre Rohrleitung oder Installation geeignet ist? Messen Sie zunächst den tatsächlichen Außendurchmesser des Rohres und prüfen Sie, ob eine M10-Befestigung vorhanden ist. Unser Kundenservice hilft Ihnen gerne bei der Auswahl der passenden Rohrschelle.
