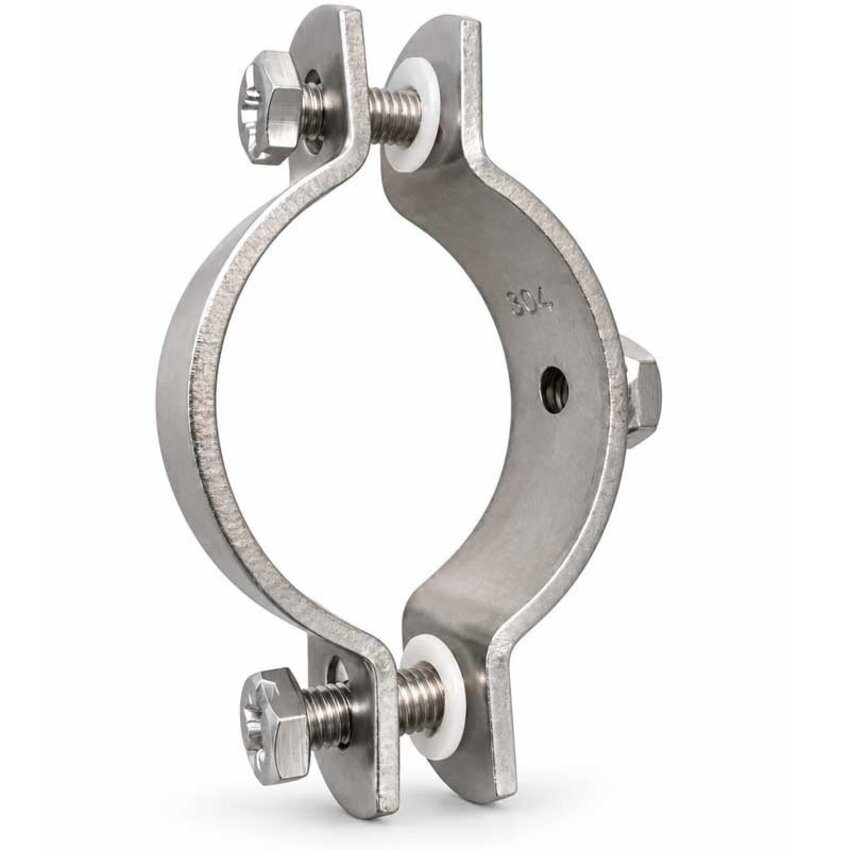

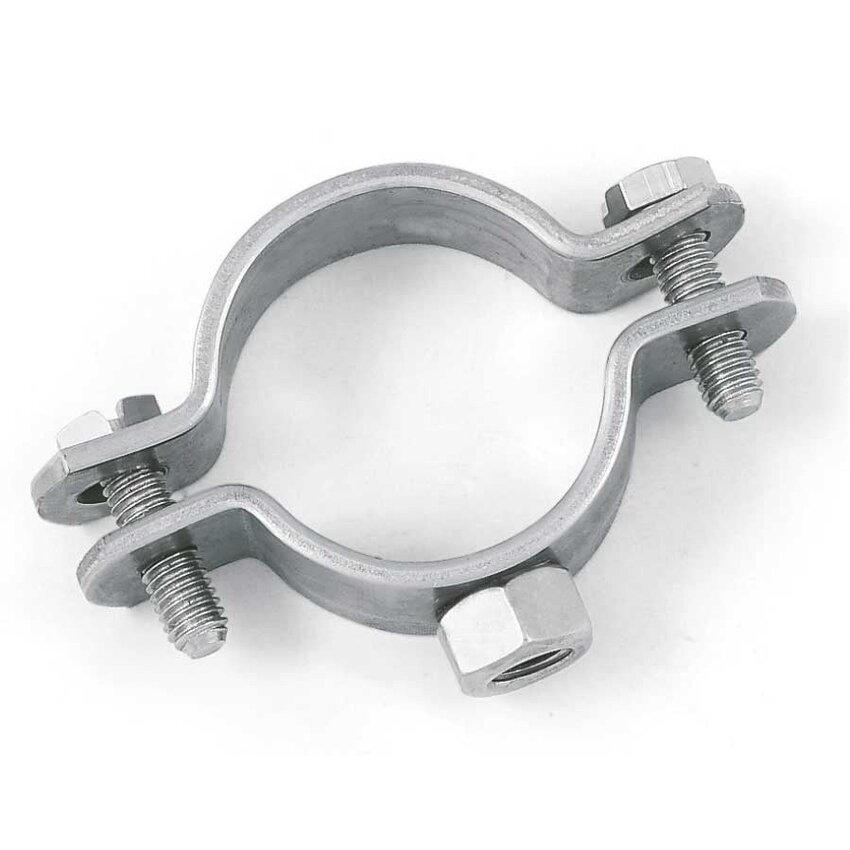

Große Edelstahl-Rohrschelle 110–116 mm, zweiteilig, mit M10-Gewinde

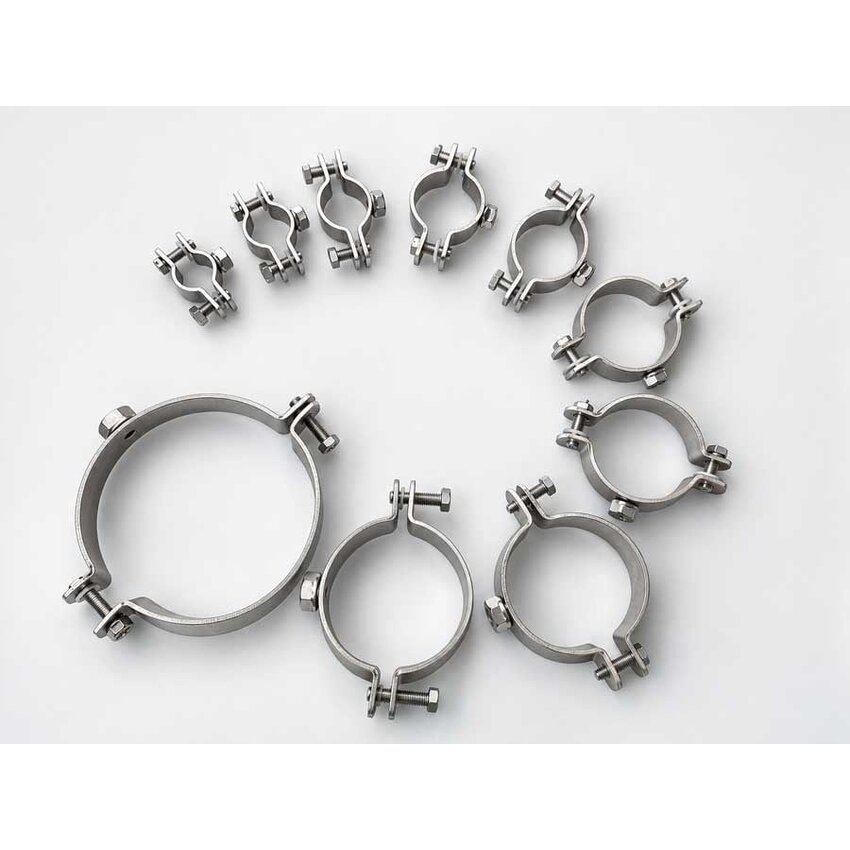

Diese große zweiteilige Edelstahl-Rohrschelle 110–116 mm eignet sich zur sicheren Befestigung von Rohren mit einem Außendurchmesser von 110 bis 116 mm. Sie ist die größte Ausführung dieser Rohrschellen-Serie bei Staalkabelstunter und besteht aus zwei gebogenen Schellenteilen aus Edelstahl 1.4301 (AISI 304).

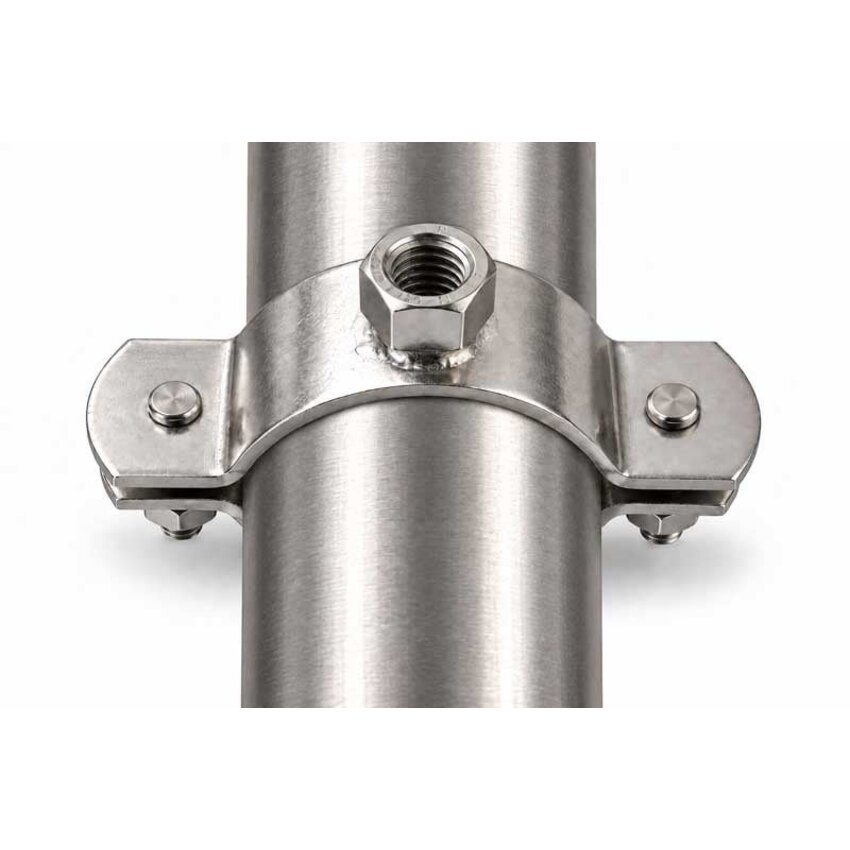

Die Rohrschelle ist mit einer angeschweißten M10-Anschlussmutter mit Innengewinde ausgestattet und wird inklusive zwei Schrauben zum Verbinden der Schellenteile geliefert. Edelstahl 1.4301 eignet sich für viele Anwendungen im Innen- und Außenbereich.

Wichtigste Merkmale

• Spannbereich: geeignet für Rohre mit einem Außendurchmesser von 110 bis 116 mm.

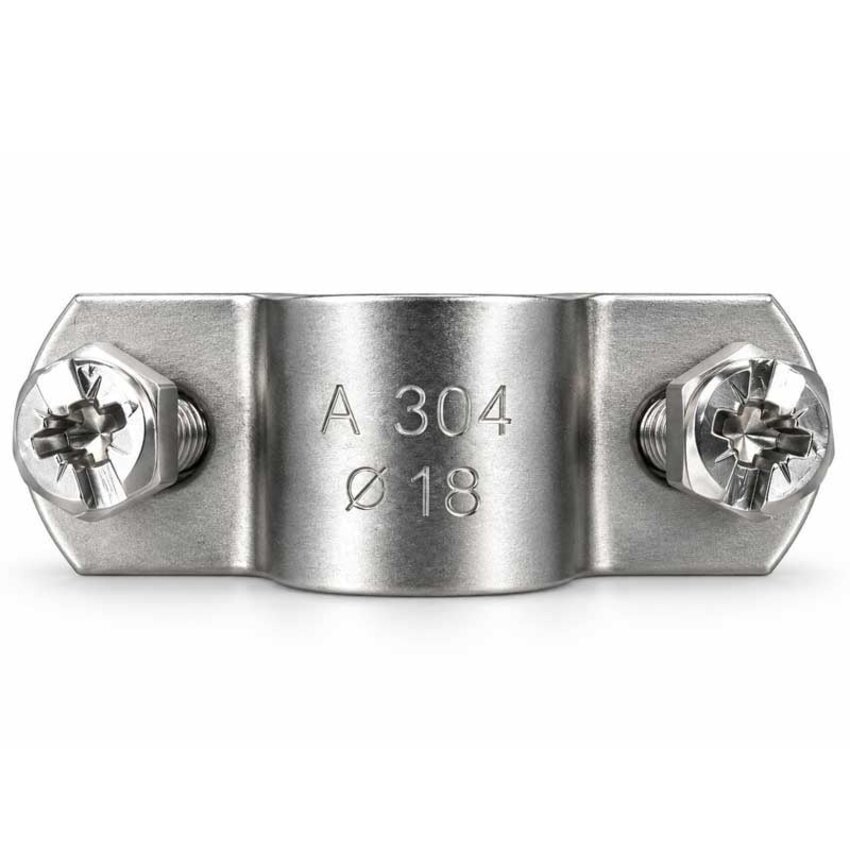

• Material: gefertigt aus Edelstahl 1.4301 (AISI 304).

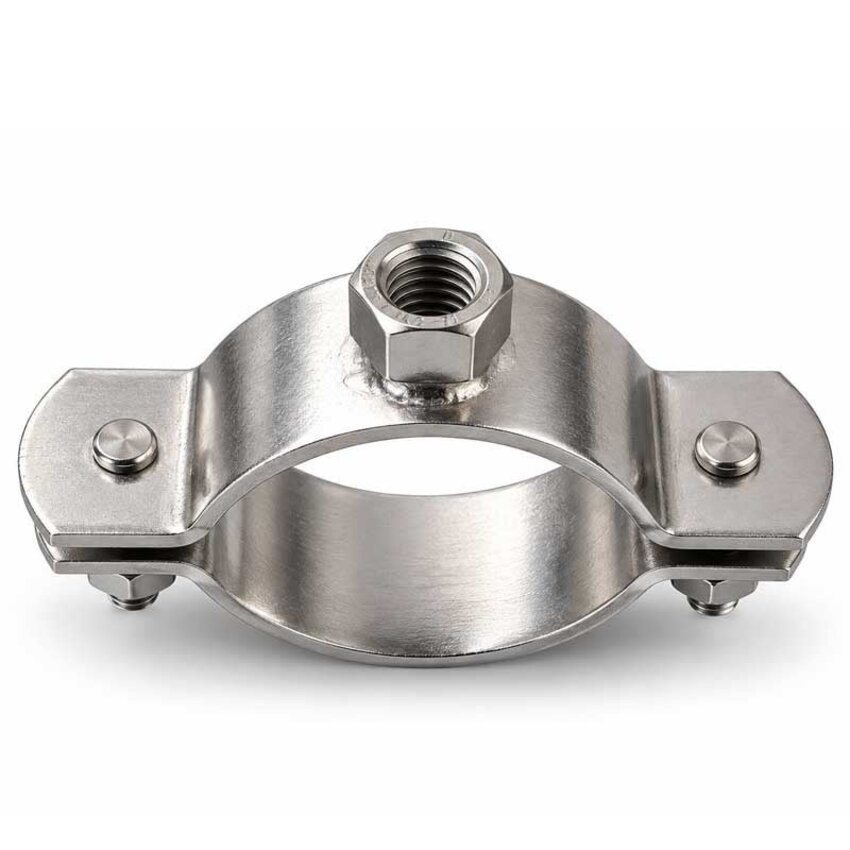

• Ausführung: große zweiteilige Rohrschelle mit angeschweißter M10-Anschlussmutter.
• Montage: Schraubverbindung inklusive zwei Schellenschrauben.
• Anwendung: geeignet zur Befestigung großer Haupt-, Versorgungs- und technischer Rohrleitungen.

Anwendungsbereiche

Diese große Edelstahl-Rohrschelle eignet sich zur Befestigung von Rohren und Leitungen mit einem Außendurchmesser von 110–116 mm. Typische Anwendungen sind größere Haupt- und Versorgungsleitungen für Wasser und Heizung, Druckluftleitungen, Edelstahl- und Stahlrohre, Prozessleitungen sowie Rohrleitungen in Technikräumen, Maschinenanlagen, Werkstätten und betrieblichen Installationen. Die Größe passt unter anderem zu vielen 4"-Stahlrohren mit einem Außendurchmesser von etwa 114,3 mm. Über die M10-Anschlussmutter kann die Rohrschelle an einer passenden M10-Gewindestange oder einem anderen geeigneten Befestigungspunkt montiert werden.

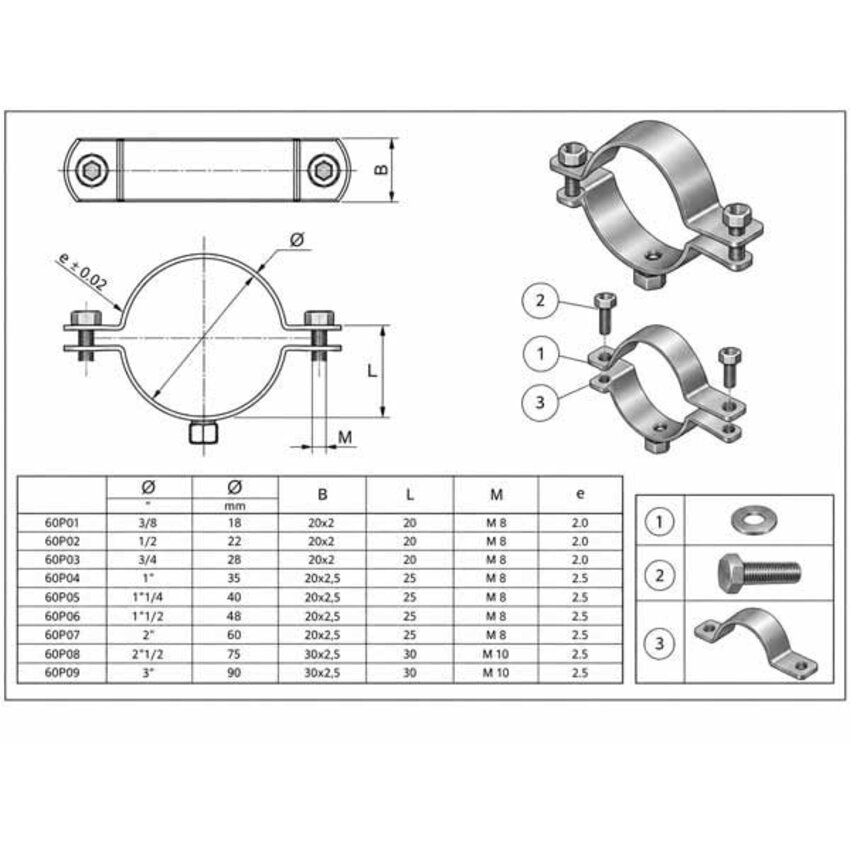

Abmessungen

Wie wird die zweiteilige Rohrschelle montiert?

1. Messen Sie den Außendurchmesser des Rohres und prüfen Sie, ob dieser zwischen 110 und 116 mm liegt.
2. Legen Sie die beiden Schellenteile um das Rohr.
3. Verbinden Sie die beiden Teile mit den mitgelieferten Schrauben.
4. Befestigen Sie die Rohrschelle über die M10-Anschlussmutter an einer passenden M10-Gewindestange oder einem geeigneten Befestigungspunkt.

Häufig gestellte Fragen

Ist 110–116 mm die größte Rohrschelle dieser Serie?

Ja, die Ausführung 110–116 mm ist die größte Größe dieser Rohrschellen-Serie bei Staalkabelstunter. Sie ist für große Rohre und Leitungen mit einem entsprechenden Außendurchmesser vorgesehen.

Ist diese Rohrschelle für ein 4"-Stahlrohr geeignet?

Diese Größe eignet sich unter anderem für viele 4"-Stahlrohre mit einem Außendurchmesser von etwa 114,3 mm. Maßgeblich ist immer der tatsächliche Außendurchmesser, da 4" die Nennweite des Rohres bezeichnet.

Für welche Anwendungen eignet sich eine große Rohrschelle 110–116 mm?

Diese Größe eignet sich beispielsweise für große Wasser- und Heizungsleitungen, Haupt- und Versorgungsleitungen, Druckluftleitungen, Prozessleitungen sowie Edelstahl- und Stahlrohre in technischen und betrieblichen Installationen. Voraussetzung ist ein Außendurchmesser zwischen 110 und 116 mm.

Kann die Rohrschelle für Haupt- und Versorgungsleitungen verwendet werden?

Ja, bei passendem Rohrdurchmesser kann die Rohrschelle für Haupt- und Versorgungsleitungen eingesetzt werden. Die gesamte Befestigungskonstruktion muss jedoch auf Rohrgewicht, Befestigungsabstände, Untergrund und jeweilige Anwendung abgestimmt sein.

Welche Gewindegröße hat die Anschlussmutter?

Diese große Rohrschelle verfügt über eine angeschweißte M10-Anschlussmutter. Für die direkte Montage benötigen Sie daher eine passende M10-Gewindestange oder ein anderes Befestigungselement mit M10-Gewinde.

Soll ich mich bei der Auswahl an 4" oder an 110–116 mm orientieren?

Orientieren Sie sich immer am tatsächlichen Außendurchmesser des Rohres. Die Angabe 4" ist eine Nennweite und entspricht nicht einem Außendurchmesser von exakt vier Zoll.

Werden die Schrauben zum Schließen der Rohrschelle mitgeliefert?

Ja, die beiden Schrauben zum Verbinden der Schellenteile werden mitgeliefert. Zusätzliche Muttern für diese Verbindung sind nicht erforderlich, da das passende Gewinde bereits in der Schelle vorhanden ist.

Worauf ist bei der Montage großer Rohrleitungen besonders zu achten?

Bei großen Rohrdurchmessern sollten neben dem passenden Spannbereich auch Gewindestange, Befestigungsabstände, Untergrund und die Belastung der gesamten Konstruktion berücksichtigt werden. Die zulässige Belastung der Installation wird nicht allein durch die Rohrschelle bestimmt.

Ist die Rohrschelle für den Außenbereich geeignet?

Ja, die Rohrschelle besteht aus Edelstahl 1.4301 (AISI 304) und eignet sich für viele Anwendungen im Innen- und Außenbereich. Bei stark salzhaltiger oder chemisch belasteter Umgebung sollte geprüft werden, ob diese Edelstahlqualität für die jeweilige Anwendung geeignet ist.

Beratung benötigt?

Suchen Sie eine große Rohrschelle für ein Rohr mit einem Außendurchmesser von 110 bis 116 mm? Messen Sie das Rohr vor der Bestellung genau und prüfen Sie, ob eine M10-Befestigung vorhanden ist. Unser Kundenservice hilft Ihnen gerne bei der Auswahl der passenden Rohrschelle und Befestigungslösung.
