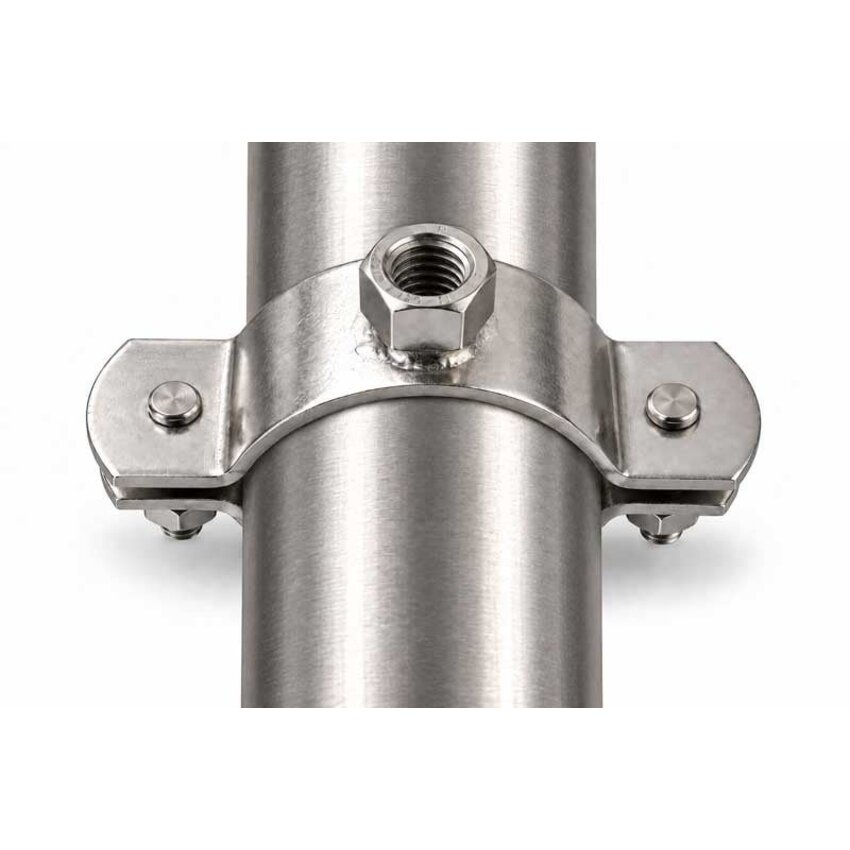

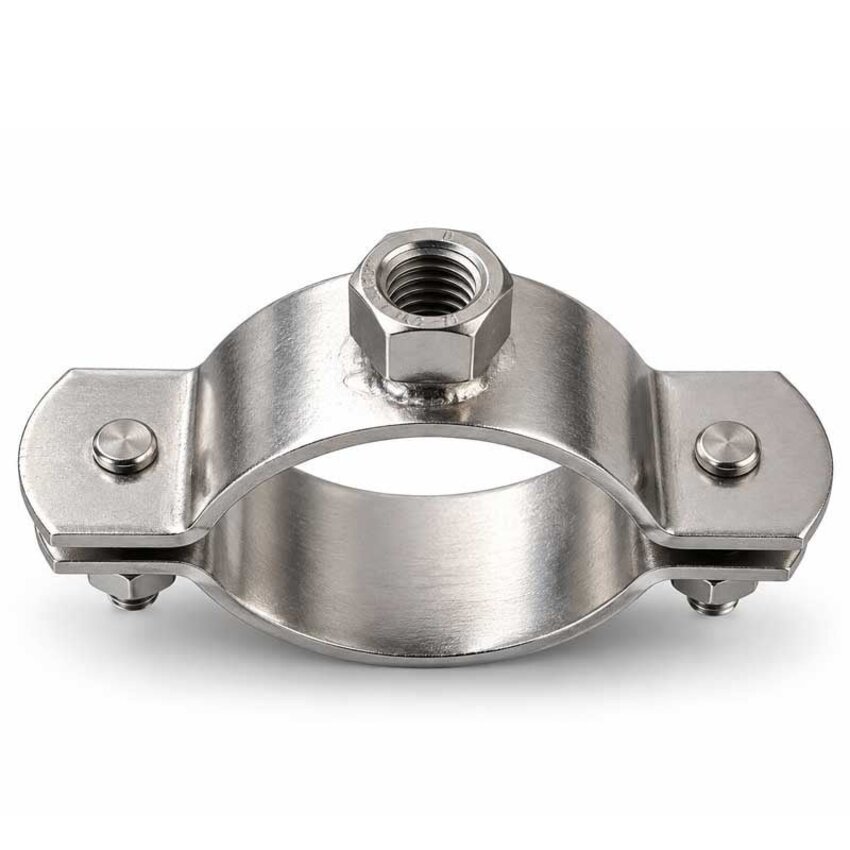

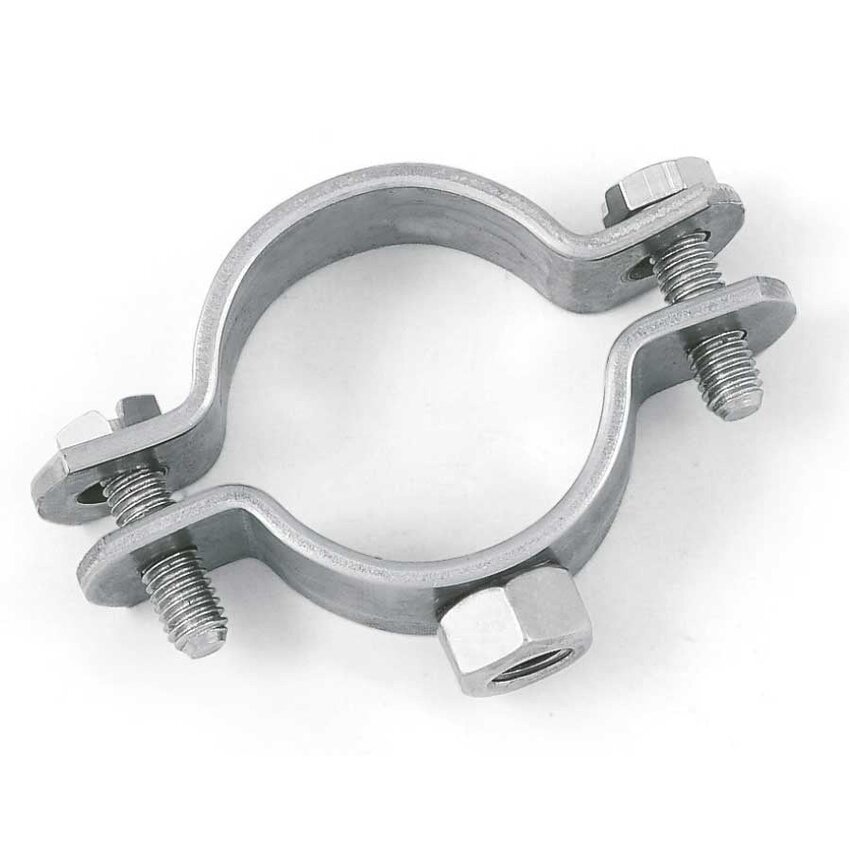

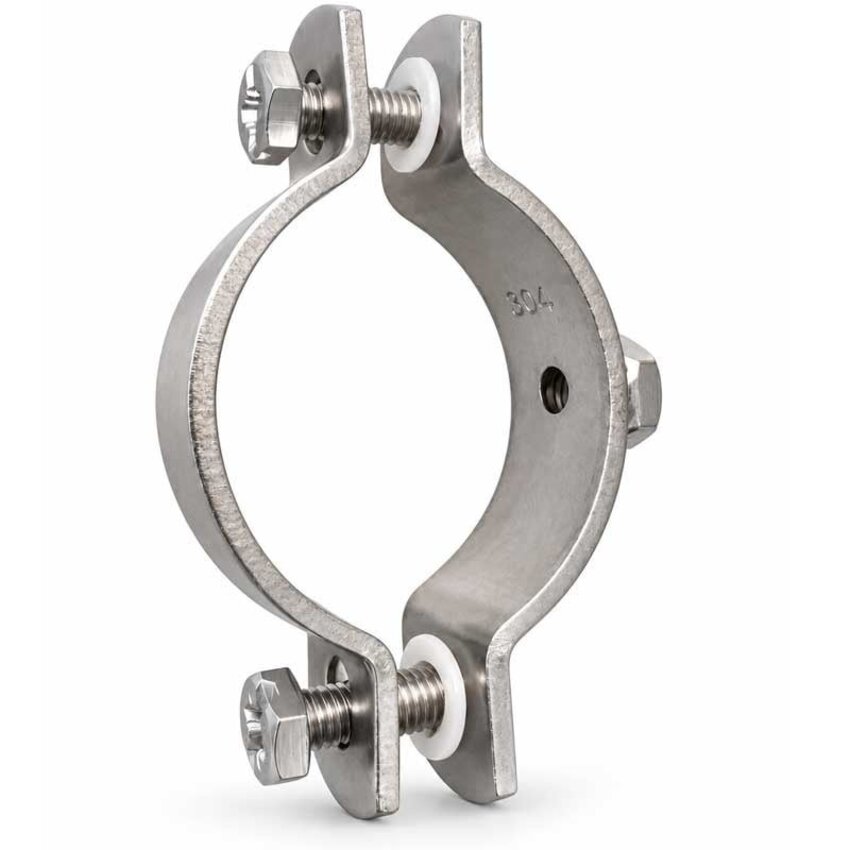

Edelstahl-Rohrschelle 84–90 mm, zweiteilig, mit M10-Gewinde

Diese zweiteilige Edelstahl-Rohrschelle 84–90 mm eignet sich zur sicheren Befestigung von Rohren mit einem Außendurchmesser von 84 bis 90 mm. Die Rohrschelle besteht aus zwei gebogenen Schellenteilen aus Edelstahl 1.4301 (AISI 304).

Die Rohrschelle ist mit einer angeschweißten M10-Anschlussmutter mit Innengewinde ausgestattet und wird inklusive zwei Schrauben zum Verbinden der Schellenteile geliefert. Edelstahl 1.4301 eignet sich für viele Anwendungen im Innen- und Außenbereich.

Wichtigste Merkmale

• Spannbereich: geeignet für Rohre mit einem Außendurchmesser von 84 bis 90 mm.
• Material: gefertigt aus Edelstahl 1.4301 (AISI 304).
• Ausführung: zweiteilige Rohrschelle mit angeschweißter M10-Anschlussmutter.
• Montage: Schraubverbindung inklusive zwei Schellenschrauben.
• Anwendung: geeignet zur Befestigung größerer Haupt-, Versorgungs- und Rohrleitungen in technischen Installationen.

Anwendungsbereiche

Diese Edelstahl-Rohrschelle eignet sich zur Befestigung größerer Rohre und Leitungen mit einem Außendurchmesser von 84–90 mm. Typische Anwendungen sind Haupt- und Versorgungsleitungen für Wasser und Heizung, größere Druckluftleitungen, Edelstahl- und Stahlrohre sowie Rohrleitungen in Technikräumen, Werkstätten, Maschinenanlagen und betrieblichen Installationen. Die Größe passt unter anderem zu vielen 3"-Stahlrohren mit einem Außendurchmesser von etwa 88,9 mm. Über die M10-Anschlussmutter kann die Rohrschelle an einer passenden M10-Gewindestange oder einem anderen geeigneten Befestigungspunkt montiert werden.

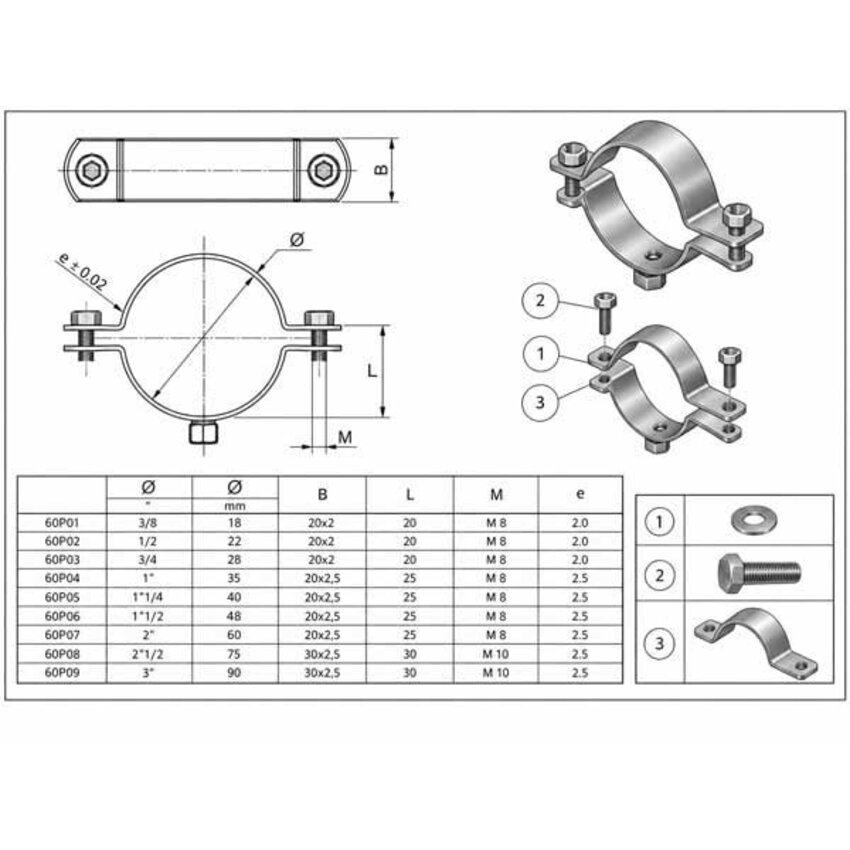

Abmessungen

Wie wird die zweiteilige Rohrschelle montiert?

1. Messen Sie den Außendurchmesser des Rohres und prüfen Sie, ob dieser zwischen 84 und 90 mm liegt.
2. Legen Sie die beiden Schellenteile um das Rohr.
3. Verbinden Sie die beiden Teile mit den mitgelieferten Schrauben.
4. Befestigen Sie die Rohrschelle über die M10-Anschlussmutter an einer passenden M10-Gewindestange oder einem geeigneten Befestigungspunkt.

Häufig gestellte Fragen

Ist diese Rohrschelle für ein 3"-Stahlrohr geeignet?

Diese Größe eignet sich unter anderem für viele 3"-Stahlrohre mit einem Außendurchmesser von etwa 88,9 mm. Maßgeblich ist immer der tatsächliche Außendurchmesser des Rohres, da 3" die Nennweite und nicht den Außendurchmesser bezeichnet.

Für welche Anwendungen eignet sich eine Rohrschelle 84–90 mm?

Diese Größe eignet sich beispielsweise für größere Wasser- und Heizungsleitungen, Haupt- und Versorgungsleitungen, Druckluftleitungen sowie Edelstahl- und Stahlrohre in technischen und betrieblichen Installationen. Voraussetzung ist ein Außendurchmesser zwischen 84 und 90 mm.

Eignet sich diese Rohrschelle für Hauptleitungen?

Ja, die Rohrschelle kann für Haupt- und Verteilleitungen mit passendem Außendurchmesser eingesetzt werden. Die komplette Befestigungskonstruktion muss dabei auf Rohr, Einbausituation und Belastung abgestimmt werden.

Welche Gewindegröße hat die Anschlussmutter?

Diese Ausführung verfügt über eine angeschweißte M10-Anschlussmutter. Verwenden Sie daher eine passende M10-Gewindestange oder ein anderes Befestigungselement mit M10-Gewinde.

Kann ich diese Rohrschelle an einer M8-Gewindestange befestigen?

Nicht direkt. Diese Ausführung besitzt eine M10-Anschlussmutter und ist für eine passende M10-Befestigung vorgesehen. Prüfen Sie deshalb vor der Bestellung auch die vorhandene Gewindestange.

Warum sollte ich den Außendurchmesser messen?

Die Zollangabe eines Rohres ist eine Nennweite und entspricht nicht automatisch dem tatsächlichen Außendurchmesser. Für die Auswahl der passenden Rohrschelle ist deshalb der gemessene Außendurchmesser entscheidend.

Werden die Schrauben zum Schließen der Rohrschelle mitgeliefert?

Ja, die beiden Schrauben zum Verbinden der Schellenteile werden mitgeliefert. Zusätzliche Muttern für diese Verbindung sind nicht erforderlich, da das passende Gewinde bereits in der Schelle vorhanden ist.

Worauf sollte ich bei der Montage einer größeren Rohrleitung achten?

Achten Sie neben dem passenden Spannbereich auf die verwendete Gewindestange, den Befestigungsabstand, den Untergrund und die gesamte Befestigungskonstruktion. Die zulässige Belastung einer Installation wird nicht allein durch die Rohrschelle bestimmt.

Ist die Rohrschelle für den Außenbereich geeignet?

Ja, die Rohrschelle besteht aus Edelstahl 1.4301 (AISI 304) und eignet sich für viele Anwendungen im Innen- und Außenbereich. Bei stark salzhaltiger oder chemisch belasteter Umgebung sollte geprüft werden, ob diese Edelstahlqualität für die jeweilige Anwendung geeignet ist.

Beratung benötigt?

Möchten Sie wissen, ob diese Edelstahl-Rohrschelle 84–90 mm für Ihre Rohrleitung oder Installation geeignet ist? Messen Sie zunächst den tatsächlichen Außendurchmesser des Rohres und prüfen Sie, ob eine M10-Befestigung vorhanden ist. Unser Kundenservice hilft Ihnen gerne bei der Auswahl der passenden Rohrschelle.
