Met draadklemmen maak je eenvoudig een lus aan het uiteinde van een staalkabel. De richting, afstand en het aanhaalmoment van de klemmen moeten wel kloppen. Zo voorkom je beschadiging of verschuiving van de kabel.
De belangrijkste regel:
Plaats de U-beugel op het doodlopende eind van de kabel.
Plaats de brug of het zadel op het dragende deel.
Monteer een draadklem nooit andersom. De U-beugel kan het dragende kabeldeel vervormen en verzwakken.

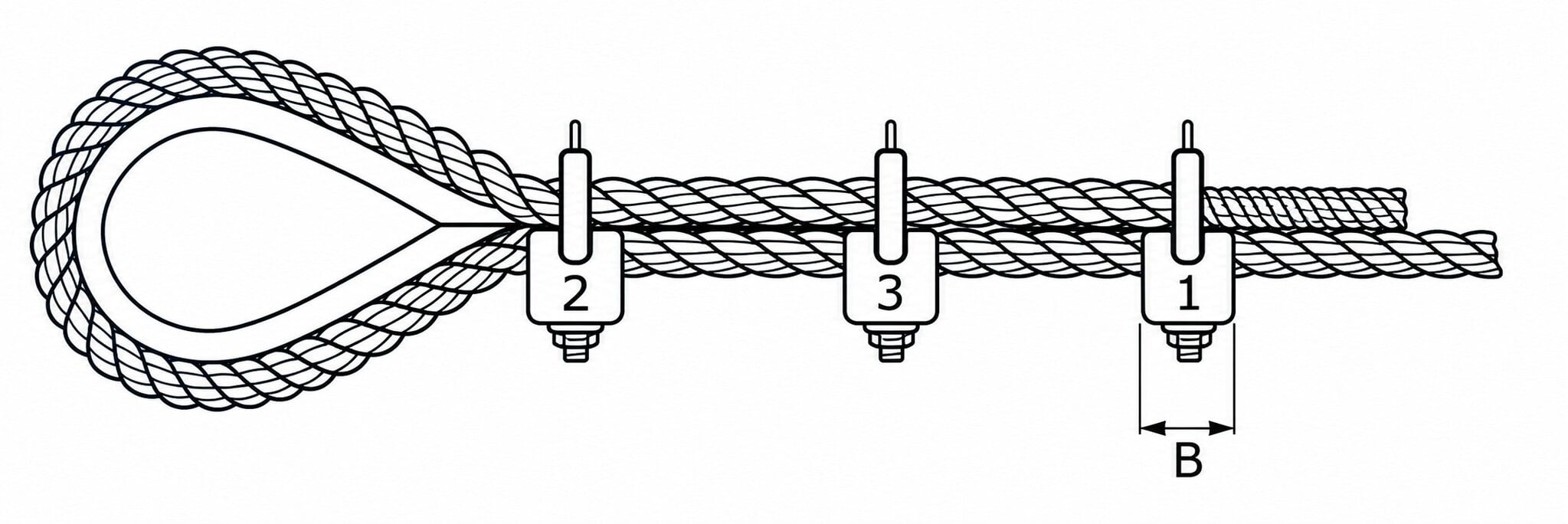

Draadklemmen plaatsen in 6 stappen
Kies de juiste maat. De draadklem moet passen bij de diameter en constructie van de staalkabel.
Maak de lus. Gebruik bij voorkeur een passende kabelkous en laat genoeg kabel teruglopen voor alle klemmen.
Plaats de eerste klem. Monteer deze ongeveer één brugbreedte (B) vanaf het uiteinde van het doodlopende deel.
Plaats de tweede klem. Zet deze zo dicht mogelijk achter de kabelkous, zonder de buitenste draden te beschadigen.
Verdeel de overige klemmen. Houd, wanneer de productinstructie dit voorschrijft, tussen de bruggen een afstand van 1,5 tot 3 × B aan.
Draai gelijkmatig vast. Draai beide moeren om en om aan met een momentsleutel en gebruik het voorgeschreven aanhaalmoment.
Hoeveel draadklemmen heb je nodig?
Dat hangt af van de kabeldiameter, het type klem en de toepassing. Drie klemmen zijn dus niet automatisch altijd voldoende. Volg de producttabel voor:
het minimale aantal draadklemmen;
de benodigde lengte van het doodlopende eind;
de afstand tussen de klemmen;
het juiste aanhaalmoment.
Na de montage
Belast de verbinding de eerste keer gecontroleerd. Controleer daarna of de kabel niet is verschoven en trek de moeren opnieuw aan tot het voorgeschreven moment. Inspecteer de verbinding vervolgens regelmatig op losse moeren, corrosie, vervorming en gebroken kabeldraden.
Veelgemaakte fouten
De U-beugel op het dragende deel plaatsen.
Een verkeerde maat of te weinig klemmen gebruiken.
Te weinig kabellengte achter de laatste klem overhouden.
De moeren alleen op gevoel vastzetten.
Het aanhaalmoment na de eerste belasting niet opnieuw controleren.
Draadklemmen zonder toestemming van de fabrikant over een kunststof kabelmantel monteren.
Korte controle vóór gebruik
U-beugels op het doodlopende eind.
Bruggen op het dragende deel.
Juiste maat, aantal en onderlinge afstand.
Moeren gelijkmatig op het voorgeschreven moment vastgezet.
Kabel, kous en klemmen vrij van beschadigingen.
De juiste draadklem nodig?
Kies een draadklem die past bij de diameter, het materiaal en de toepassing van je staalkabel.
Om de maximale trekkracht te kunnen waarborgen moeten 3 klemmen geplaatst worden. De breekkracht kunt u delen door 5, voor een veilige werklast.
Pieter
2014-07-26 09:37:12
Dit is mogelijk. Het kan ook tussen de bankschroef of met een kabelschoentang. Omdat dit een kleine maat is. De draadklemmen zijn van zacht aluminium en laten zich makkelijk aanpersen.
luc vermeulen
2014-07-17 21:41:36
ik heb vandaag bestel rvs staaldraad1.5mm en tevens een 100tal draadklemmen voor1.5mm
mijn vraag is of ik hier een speciale tang voor nodig heb om deze te bevestigen of kan dat met een combinatietang
Reacties
Pieter van Walsem
2020-01-24 10:26:47Om de maximale trekkracht te kunnen waarborgen moeten 3 klemmen geplaatst worden. De breekkracht kunt u delen door 5, voor een veilige werklast.
Pieter
2014-07-26 09:37:12Dit is mogelijk. Het kan ook tussen de bankschroef of met een kabelschoentang. Omdat dit een kleine maat is. De draadklemmen zijn van zacht aluminium en laten zich makkelijk aanpersen.
luc vermeulen
2014-07-17 21:41:36ik heb vandaag bestel rvs staaldraad1.5mm en tevens een 100tal draadklemmen voor1.5mm
mijn vraag is of ik hier een speciale tang voor nodig heb om deze te bevestigen of kan dat met een combinatietang
graag een reaktie
Luc Vermeulen
