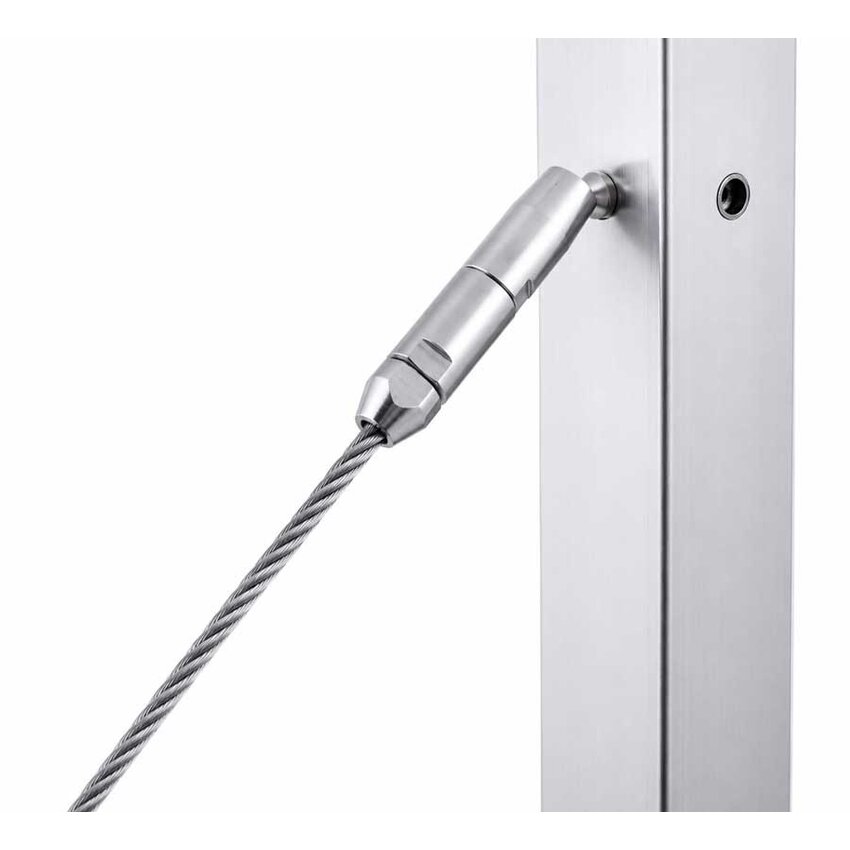

Zeer unieke staalkabel terminal, europees gepatenteerd. Deze terminal heeft verschillende onderdelen samengevoegd.
Ps. gebruik uitsluitend rvs staalkabel. Deze is 7x7 strengs waardoor de klemming optimaal is.
Trekkracht van terminal : 1200 kilo
Trekkracht van schroef : 850 kilo
Breukbelasting : 2180 kilo
Klemkracht : 1500 kilo
Bevestiging : tot 35 graden
getest door Universiteit van Navarra(escuela de Arquitectura Laboratorio)
Diameter
L
L1
L2
D
D1
D2
G
6mm staalkabel
57
44
13
17
13.5
11
M8
De terminal als draadspanner.
Zoals op de foto te zien is kan de terminal een stuk uitgedraaid worden. Nadat de rvs kabel bevestigd is kan deze op spanning gebracht worden.
Bovenstaand een aantal mogelijkheden zo kan met de bijgeleverde kogelbout gewerkt worden maar ook met een normale M8 bout.
Bovenstaand voorbeeld toont een hekwerk of railing vervaardigd met de patent terminal. Zowel het bevestigen als het aanspannen kan gedaan worden zonder speciaal gereedschap.
Deze rvs terminal heeft zeer fijn metrisch draad aan een zijde is deze voorzien van een boutje met kogelgewricht, hierdoor kan de kabel ook schuin omhoog of naar beneden gespannen worden. De terminal is tevens een swageless draadspanner, dit houd in dat zonder persgereedschap gewerkt kan worden. Deze terminal is geschikt voor rvs staalkabel met een dikte van 5mm. Alles is te installeren met een eenvoudige sleutel.
Aan de ene zijde van de terminal kan een staalkabel 6mm ingevoerd worden. Door het fijne schroefdraad ontstaat hier een hoge trekkracht. Als de kabel ingevoerd is kan deze geklemd worden door het aandraaien van de terminal, hier is geen speciaal gereedschap voor nodig. Dit kan met steeksleutel 13. Aan de andere zijde kan een rvs bout m6 ingedraaid worden, maar men kan hier ook eengaffelindraaien. Alles kan hiermee dus gecombineerd worden zolang de draad maarM8is.
